Il sistema a micropercussione manuale ad azionamento 100% elettromeccanico per marcare tubazioni, telai, carpenterie pesanti e particolari voluminosi.

Marcatura permanente industriale: la massima potenza portatile senza bisogno di aria compressa

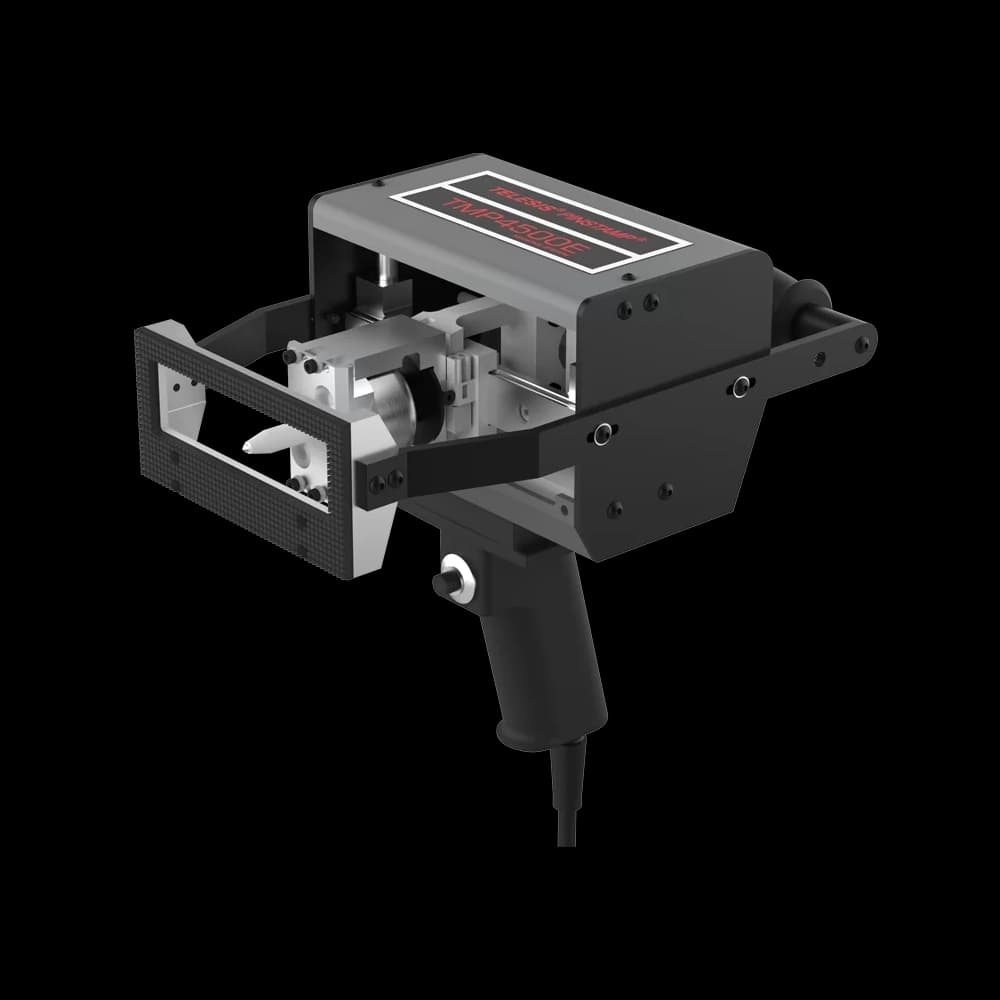

Il marcatore portatile PINSTAMP® TMP4500E è studiato appositamente per le lavorazioni in cantiere, officina e bordo macchina su manufatti di grandi dimensioni che non possono essere spostati su una postazione fissa.

Grazie alla sua tecnologia avanzata, questa soluzione offre vantaggi operativi senza precedenti:

• Funzionamento 100% elettrico: Non necessita di alimentazione pneumatica (aria compressa); è sufficiente una semplice presa elettrica standard per avviare il ciclo di lavoro.

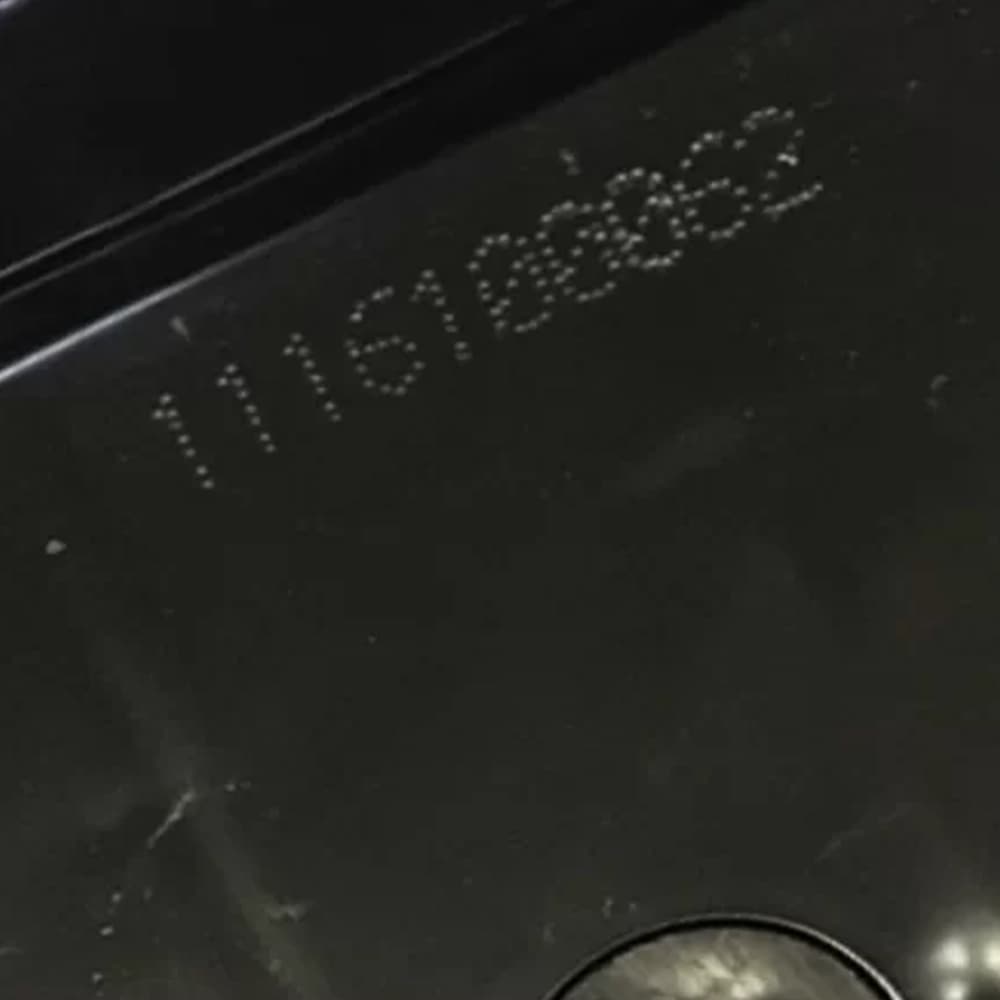

• Forza d’impatto superiore: Consente un’elevata profondità di incisione su acciai teneri, legati e perfino acciai temprati fino a 60 HRC (RC60), oltre che su materie plastiche industriali resistenti.
• Tecnologia Floating Pin: Compensazione automatica delle superfici con un’escursione del perno fino a 6 mm (0.25″), ideale per marcare superfici curve, lamiere grezze o pezzi con geometrie irregolari senza perdere definizione.

Specifiche Tecniche TMP4500E

Parametro Tecnico	Specifiche
Area di Marcatura	25 mm x 100 mm (1.0″ x 4.0″)
Dimensioni Testa (H x L x P)	244,2 mm x 181,8 mm x 278,5 mm
Tecnologia di Azionamento	Elettromeccanica (100% elettrica, No aria compressa)
Profondità di Marcatura	Da 0,03 mm a 0,46 mm (fino a 0.018″ su acciaio dolce)
Durezza Materiali	Da plastiche morbide ad acciai temprati fino a RC60
Risoluzione / Densità	Fino a 200 DPI (79 punti per centimetro)
Corsa Perno (Tolleranza)	Fino a 6 mm (0.25″) per compensazione dislivelli
Tipologie di Marcatura	Testo, matricole, data/ora, DataMatrix, QR Code, loghi
Controller Compatibili	Touchscreen TMC520, TMC470 o Software Merlin su PC
Connettività	Ethernet, USB, Seriale RS232, I/O digitali

Perché scegliere la punzonatrice portatile elettrica TMP4500E

Scegliere la TMP4500E significa ottimizzare i tempi di produzione e garantire una tracciabilità impeccabile anche nelle condizioni più gravose.

• Zero aria compressa (Plug & Mark): Garantisce la massima mobilità in tutta l’area, nel piazzale di stoccaggio o direttamente in cantiere, eliminando l’ingombro e i costi dei tubi pneumatici.

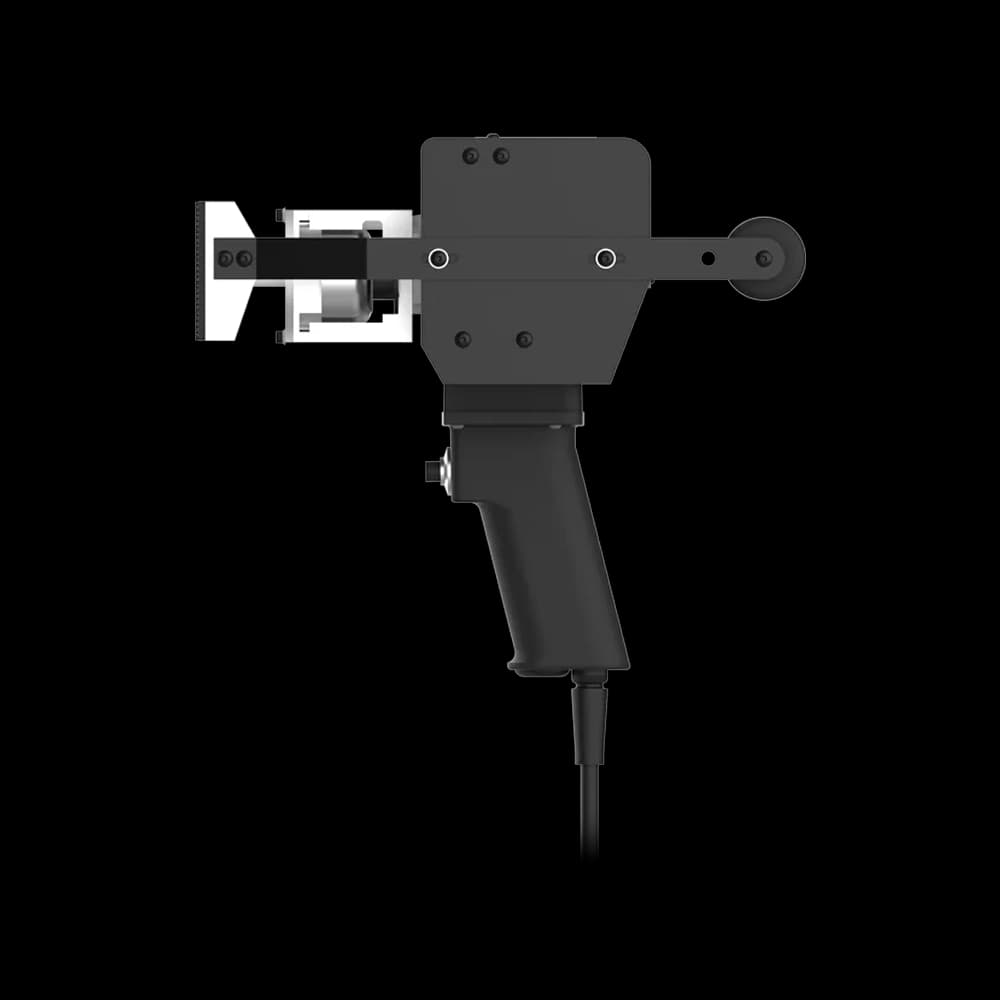

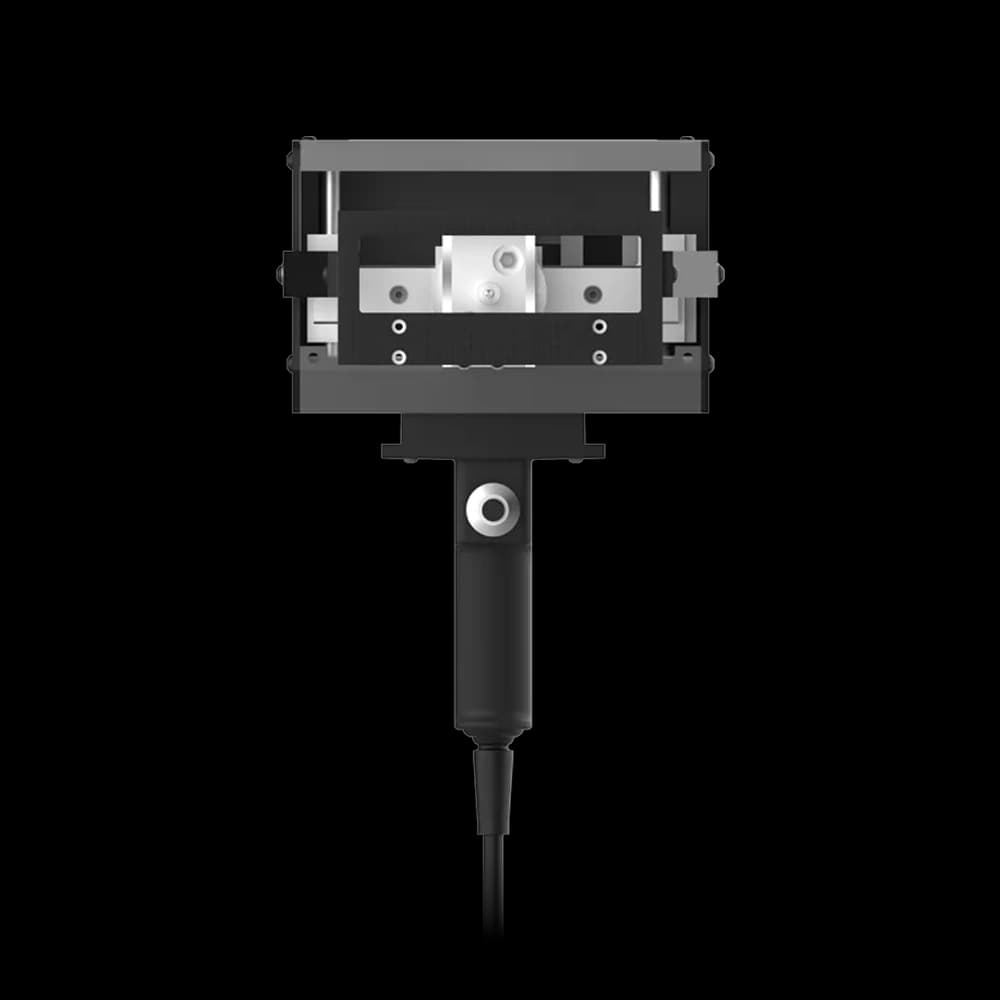

• Ergonomia e bilanciamento: La struttura è dotata di un’impugnatura solida con pulsante di start integrato, permettendo all’operatore di lavorare in sicurezza anche in posizioni disagevoli o su piani verticali.
• Ampia finestra di marcatura: 25×100 mm di area utile sono perfetti per la creazione di targhette identificative, numeri di telaio (VIN) estesi e codici DataMatrix complessi in un’unica operazione.
• Meccanica di precisione: Sfrutta un sistema X/Y a cremagliera e pignone che assicura alta precisione e una necessità di manutenzione estremamente ridotta nel tempo.
• Funzione “Double Strike”: Una modalità esclusiva per accentuare ulteriormente la profondità della marcatura sui metalli più duri, garantendo la leggibilità anche dopo successivi trattamenti di verniciatura a polvere o zincatura.

Campi di Applicazione Ideali

La versatilità del modello TMP4500E la rende lo standard di riferimento in molteplici settori:

• Automotive & Veicoli Industriali: Punzonatura di numeri di telaio (VIN), marcatura di rimorchi, carrelli elevatori e motori marini.

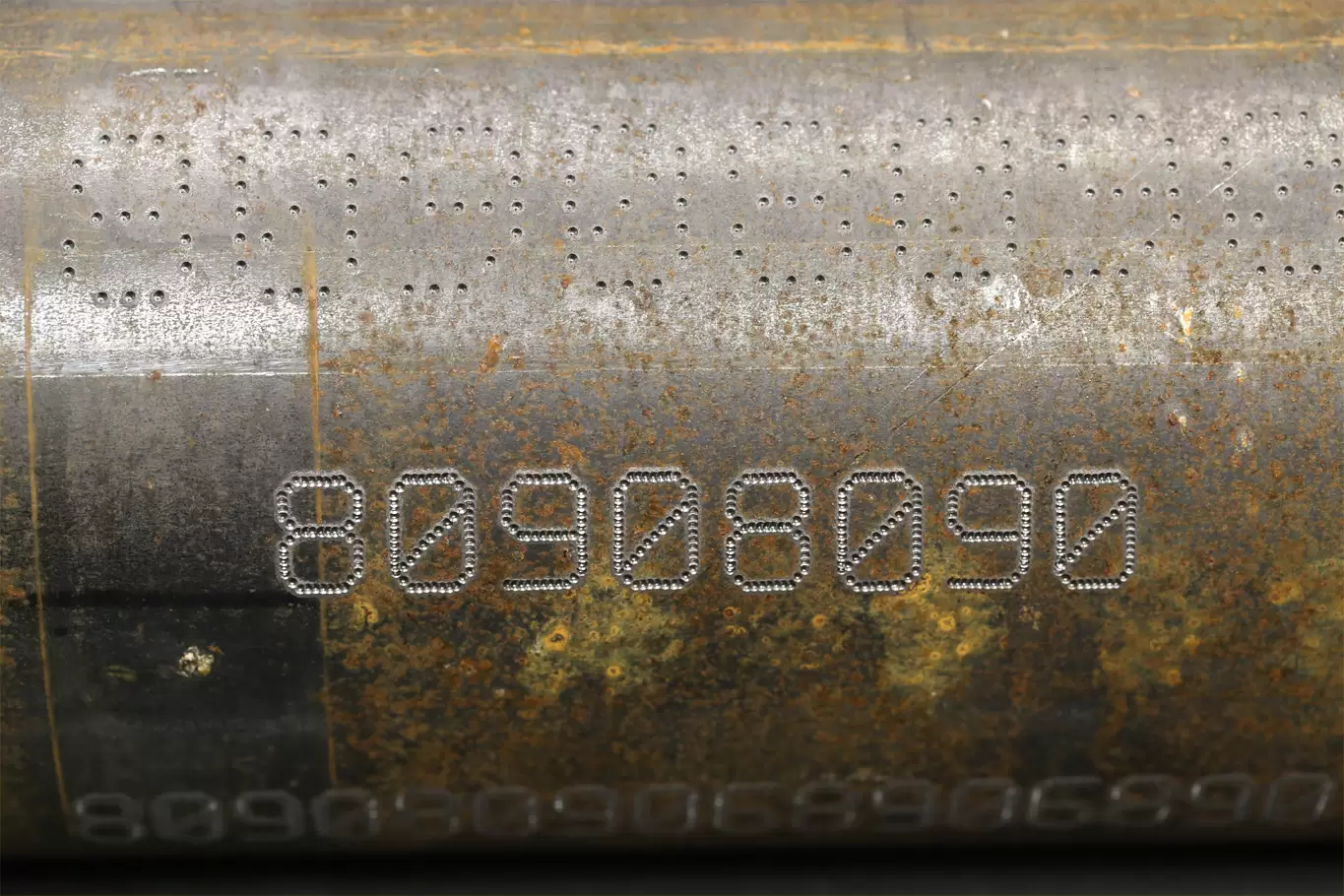

• Carpenteria Metallica Pesante: Identificazione di travi in acciaio, lamiere, basamenti saldati e flange di grandi dimensioni.

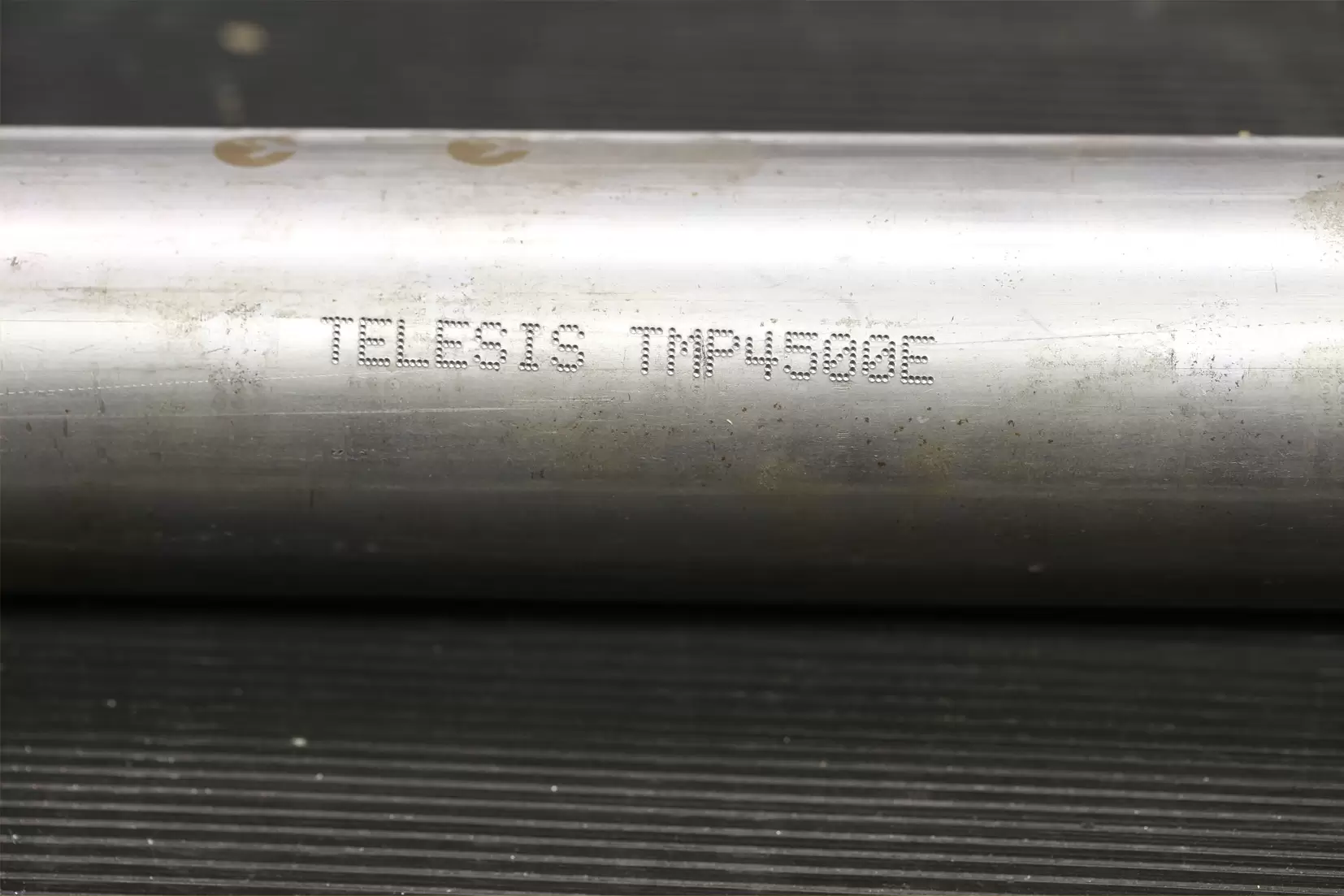

• Oleodinamica, Oil & Gas e Piping: Codifica di tubi flangiati, valvole ad alta pressione e raccordi per condotte energetiche.
• Macchinari Agricoli e Movimento Terra: Marcatura indelebile di bracci meccanici, benne e strutture portanti.
• Cantieristica Navale e Ferroviaria: Tracciabilità anticontraffazione e gestione componenti conforme alle normative internazionali.

Accessori e Opzioni per TMP4500E

Per rendere il sistema ancora più efficiente, Marking Products offre una gamma completa di accessori:

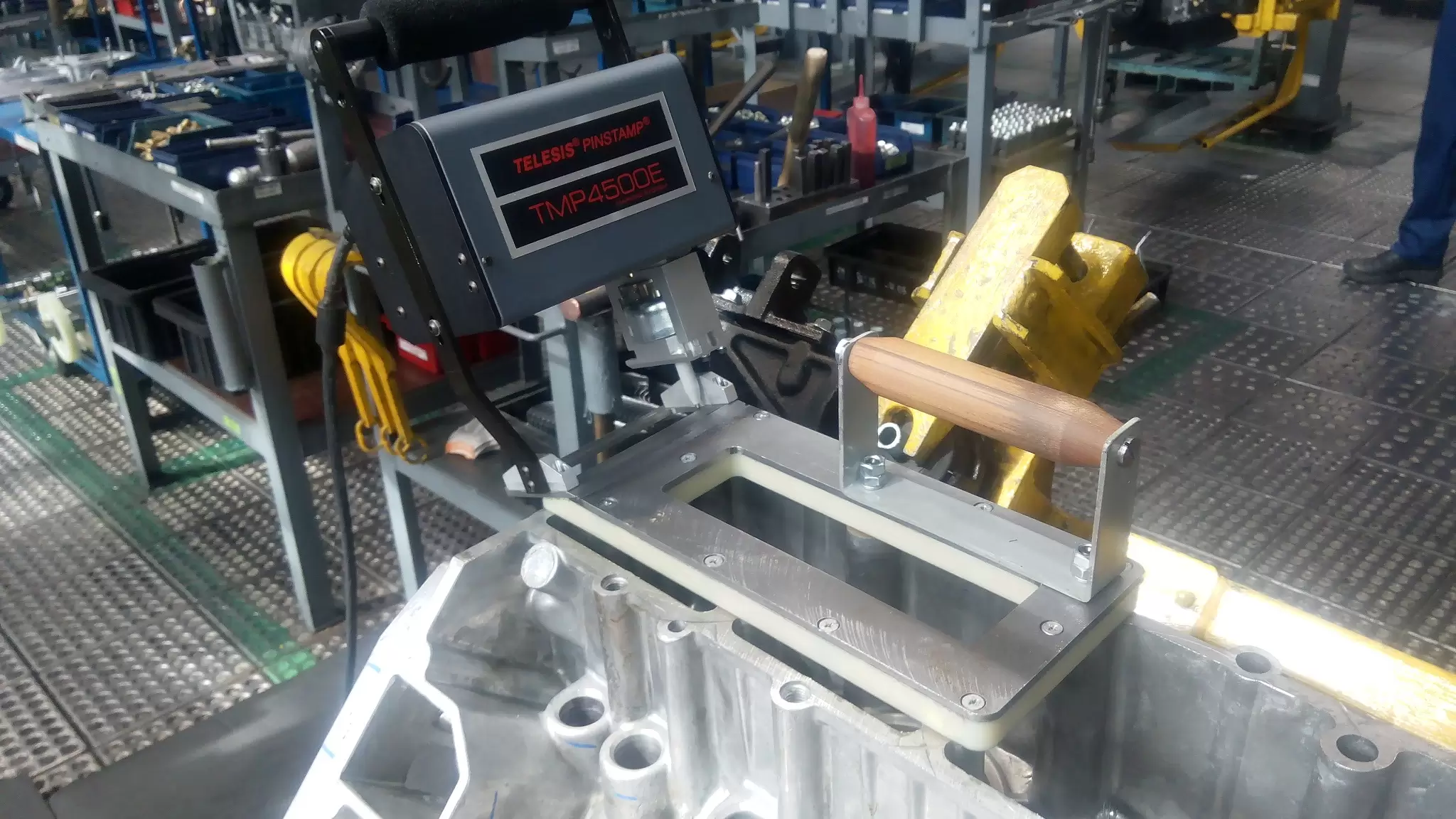

• Supporto a colonna opzionale: Per trasformare rapidamente la pistola portatile in una punzonatrice da banco per piccoli componenti.
• Controller industriali: Scegli tra il TMC470 (compatto con tastiera a membrana) o il TMC520 (interfaccia touch screen grafica intuitiva).
• Staffe di posizionamento: Staffe sagomate a “V” per garantire stabilità perfetta su tubi e superfici cilindriche.
• Sistema bilanciatore a molla: Ideale per azzerare il peso percepito dall’operatore nelle postazioni fisse a ciclo continuo.
• Cavi prolunga industriali: Per estendere il raggio d’azione operativo senza spostare il controller.
• Lettori ottici: Integrazione con lettori barcode e DataMatrix DPM per la verifica immediata dei codici marcati.
