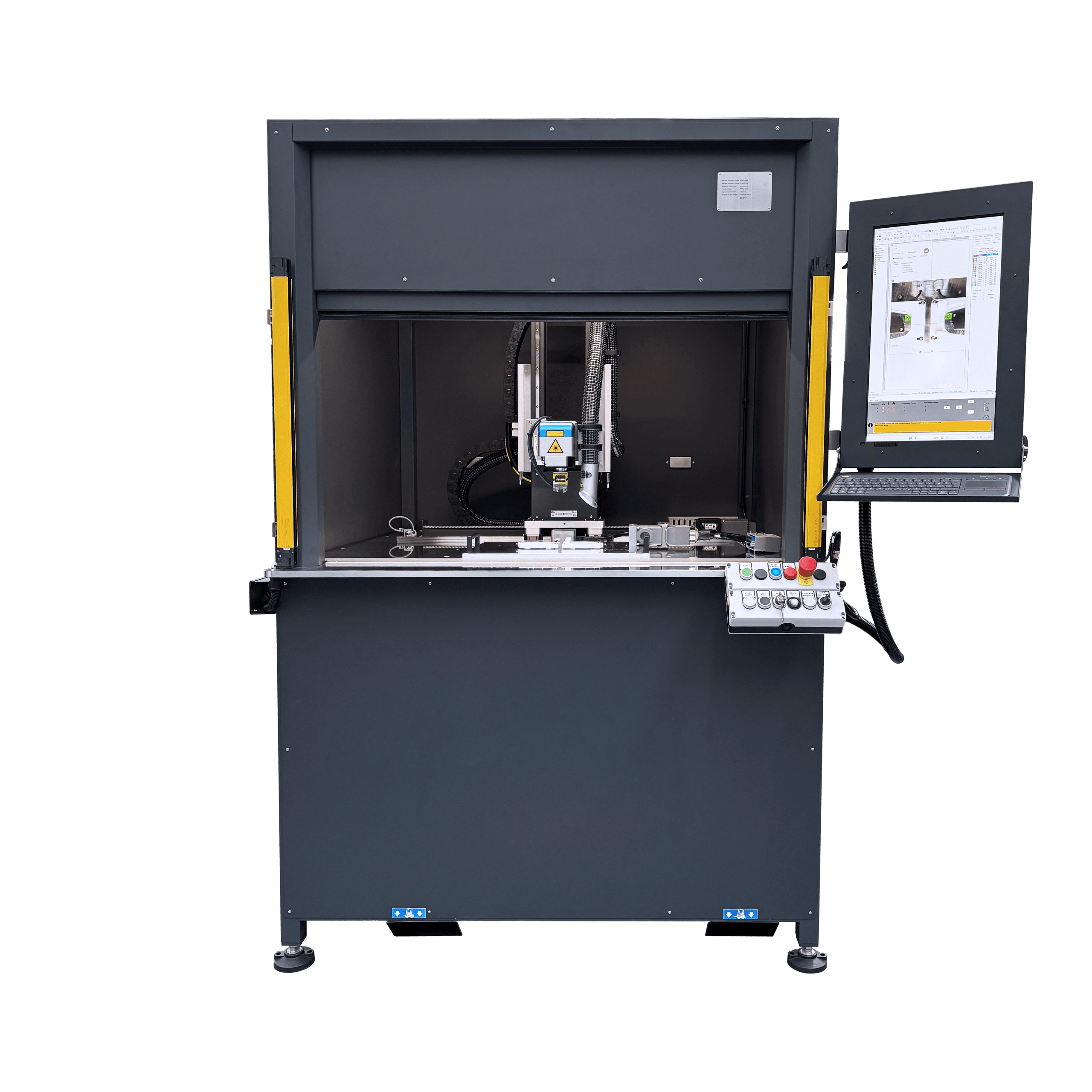

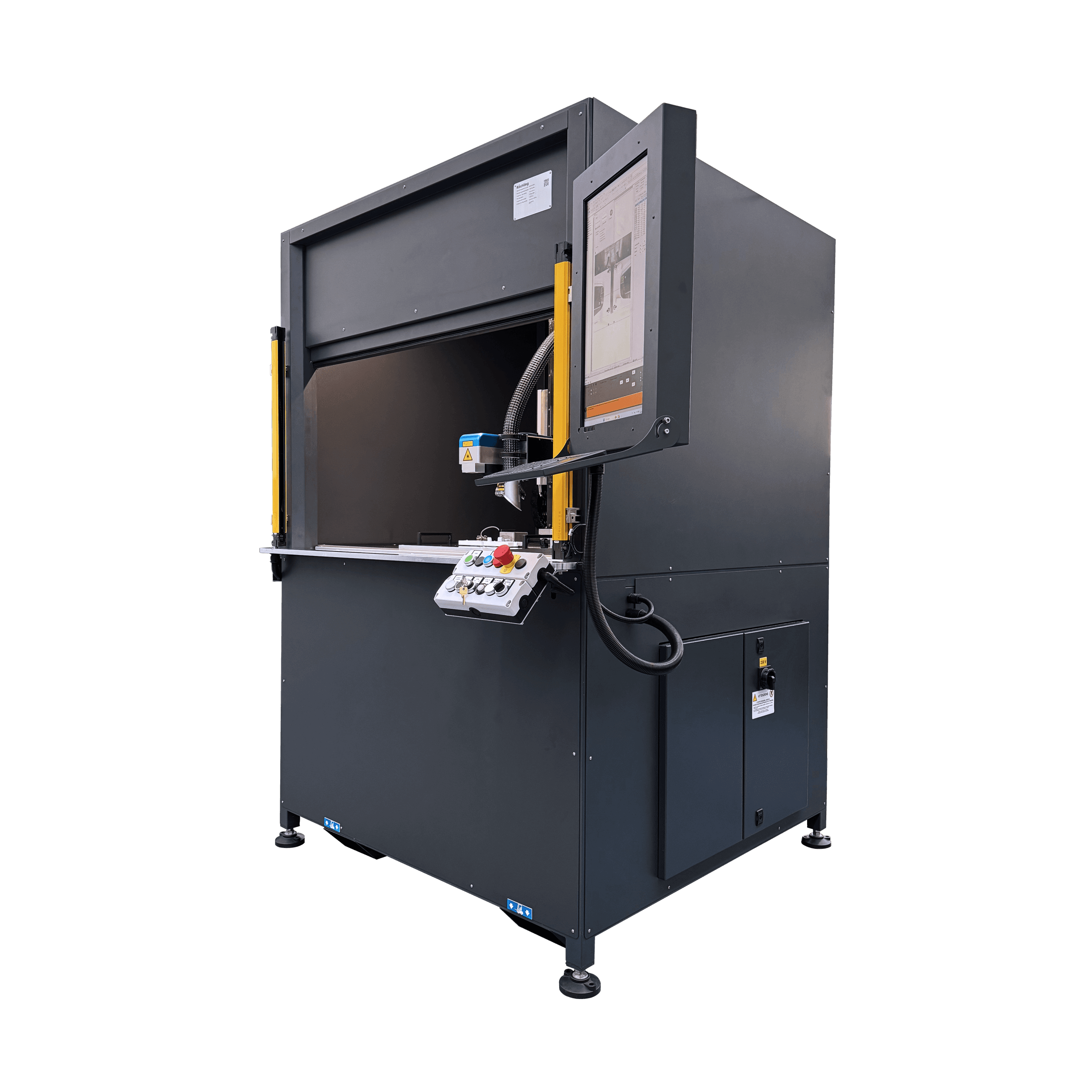

Laser Enclosure Stiletto L

Configurabilità e Dettagli Tecnici: La Forza di Stiletto L

Il sistema Stiletto L non è solo una macchina standard, ma una piattaforma flessibile progettata per evolversi con le tue esigenze produttive. Dalla configurazione base alla totale customizzazione, ogni componente è scelto per garantire prestazioni H24 e massima facilità d’uso.

Ergonomia e Area di Lavoro: Efficienza Senza Ostacoli

L’operatività è al centro del design di Stiletto L. L’ampia luce di carico, con un’apertura utile di 1162 x 600 mm, è studiata per velocizzare i flussi manuali e facilitare l’integrazione con robot e sistemi di carico automatici.

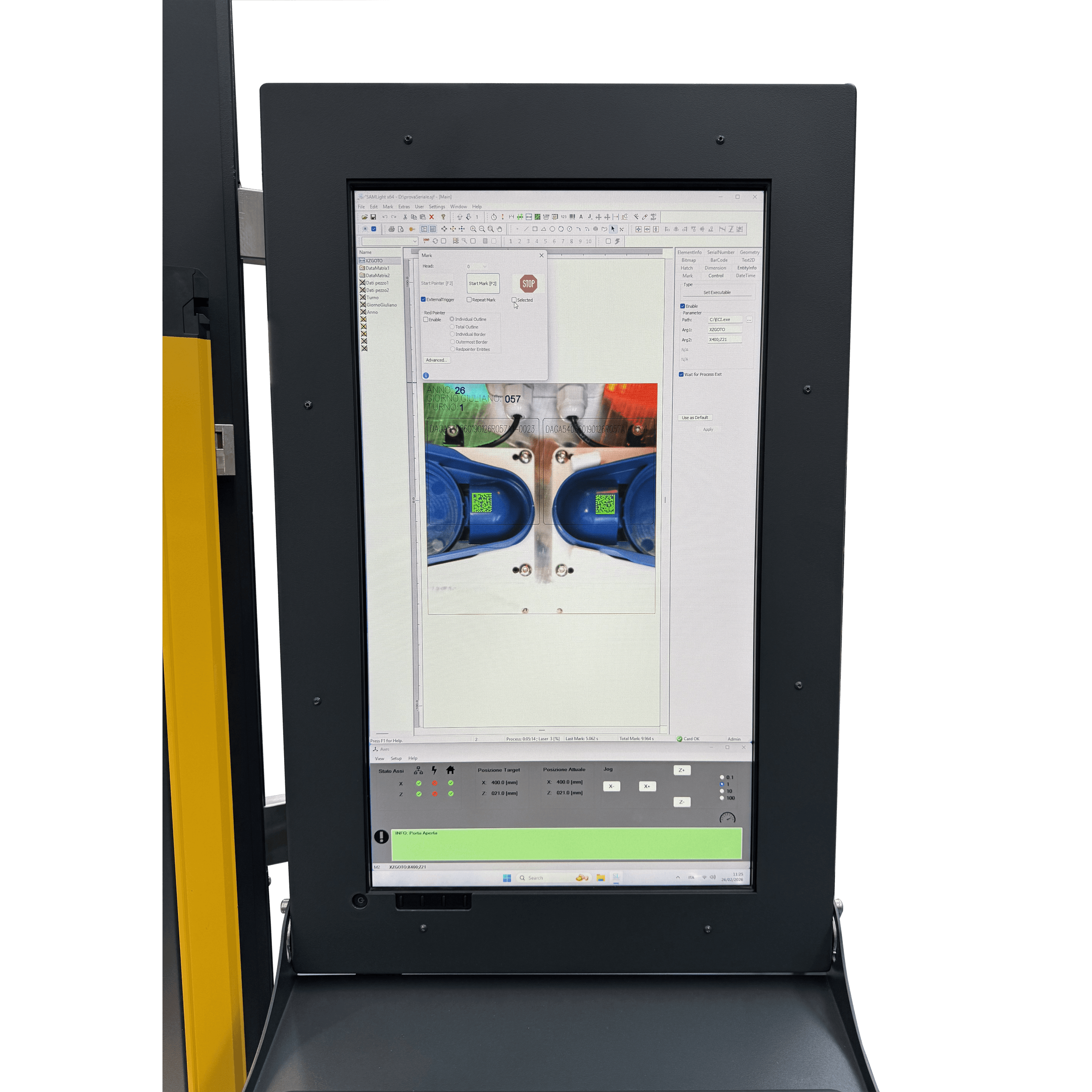

• Workstation Orientabile: Supporto per monitor 21” e tastiera touchpad per una programmazione fluida e visione live del processo.
• Piano di Lavoro ad Alta Precisione: Realizzato in alluminio fresato da 20mm per garantire una planarità assoluta. La superficie (1020×420 mm) è preforata o predisponibile per pallet portapezzo e sensori di presenza pezzo con segnalazioni LED.

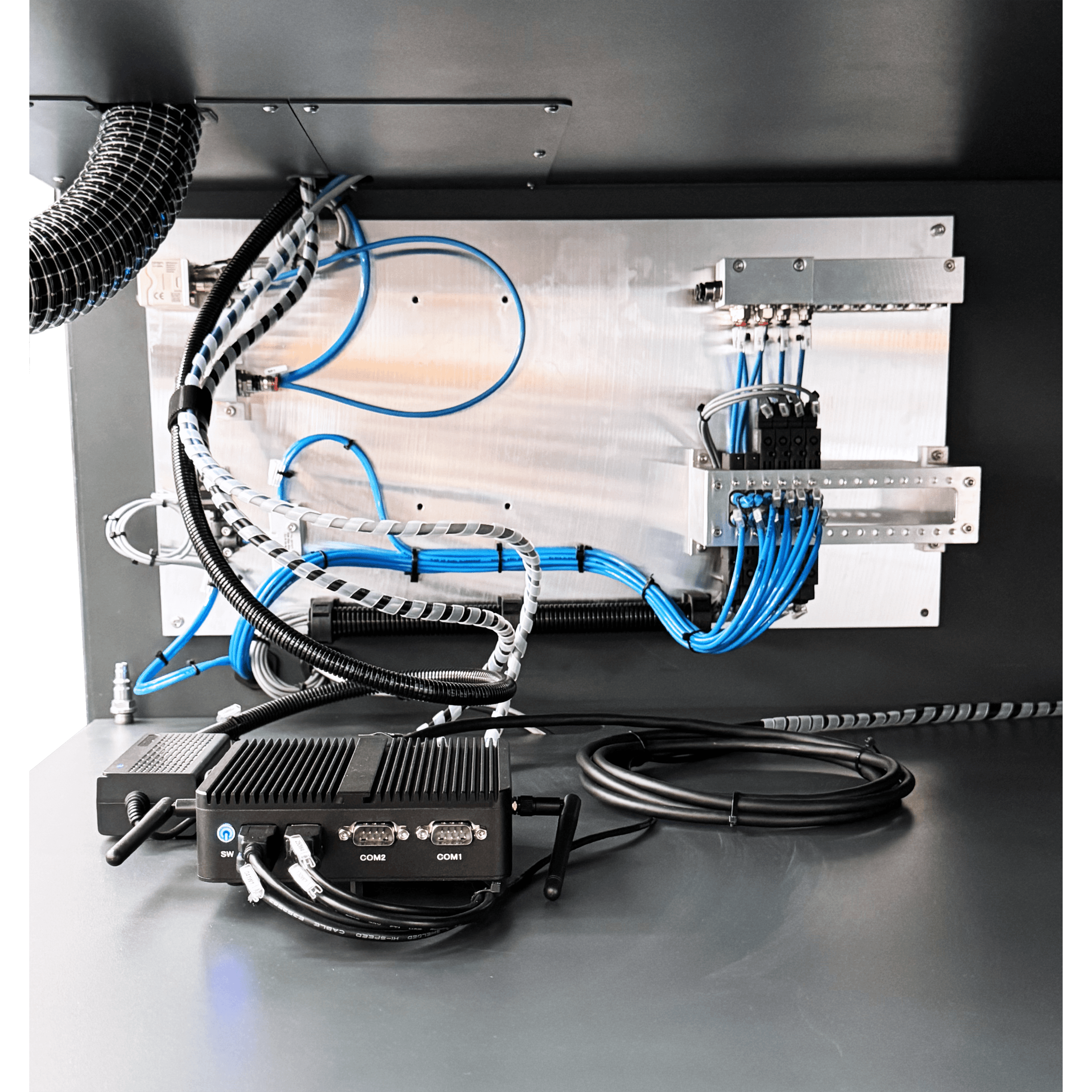

• Riparo Pneumatico Intelligente: Apertura a scomparsa con scarico di pressione controllato e chiusura monitorata da sensori di sicurezza RFID a doppio canale.

Meccanica e Movimentazione: Precisione Siemens

Il movimento è affidato a componenti di alto livello per garantire ripetibilità millimetrica:

• Asse Z Digitale SIEMENS: Dotato di encoder per feedback di posizione assoluta e freno di stazionamento. La funzione safety stop garantisce l’arresto immediato in caso di emergenza.
• Corsa Meccanica: 600 mm, con altezza di marcatura massima di 428.5 mm (modulabile in base alla focale).
• Stabilità Totale: Struttura con doppie staffe antiribaltamento e piedi snodabili da 15mm per un assetto perfetto su ogni superficie.

---

Tecnologie Avanzate e Visione Integrata

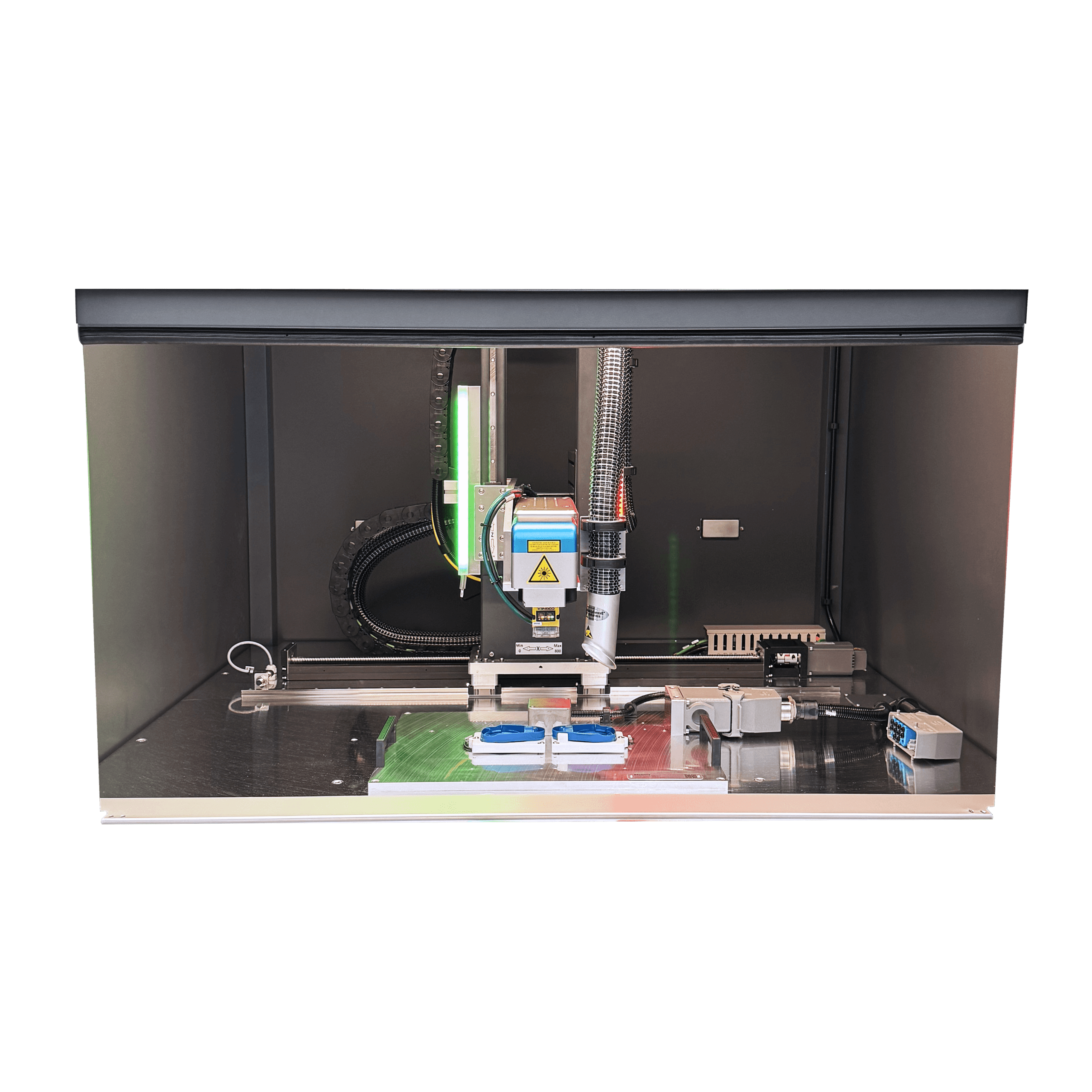

Sistema di Scansione e Visione Live

Grazie alla testa galvanometrica XY2-100 (fino a 10.000 mm/s), Stiletto L offre un sistema di visione integrato calibrato sull’area di lavoro.

• Centraggio Intelligente: L’operatore visualizza il pezzo direttamente a monitor, eliminando la necessità del puntatore rosso e riducendo drasticamente i tempi di setup.

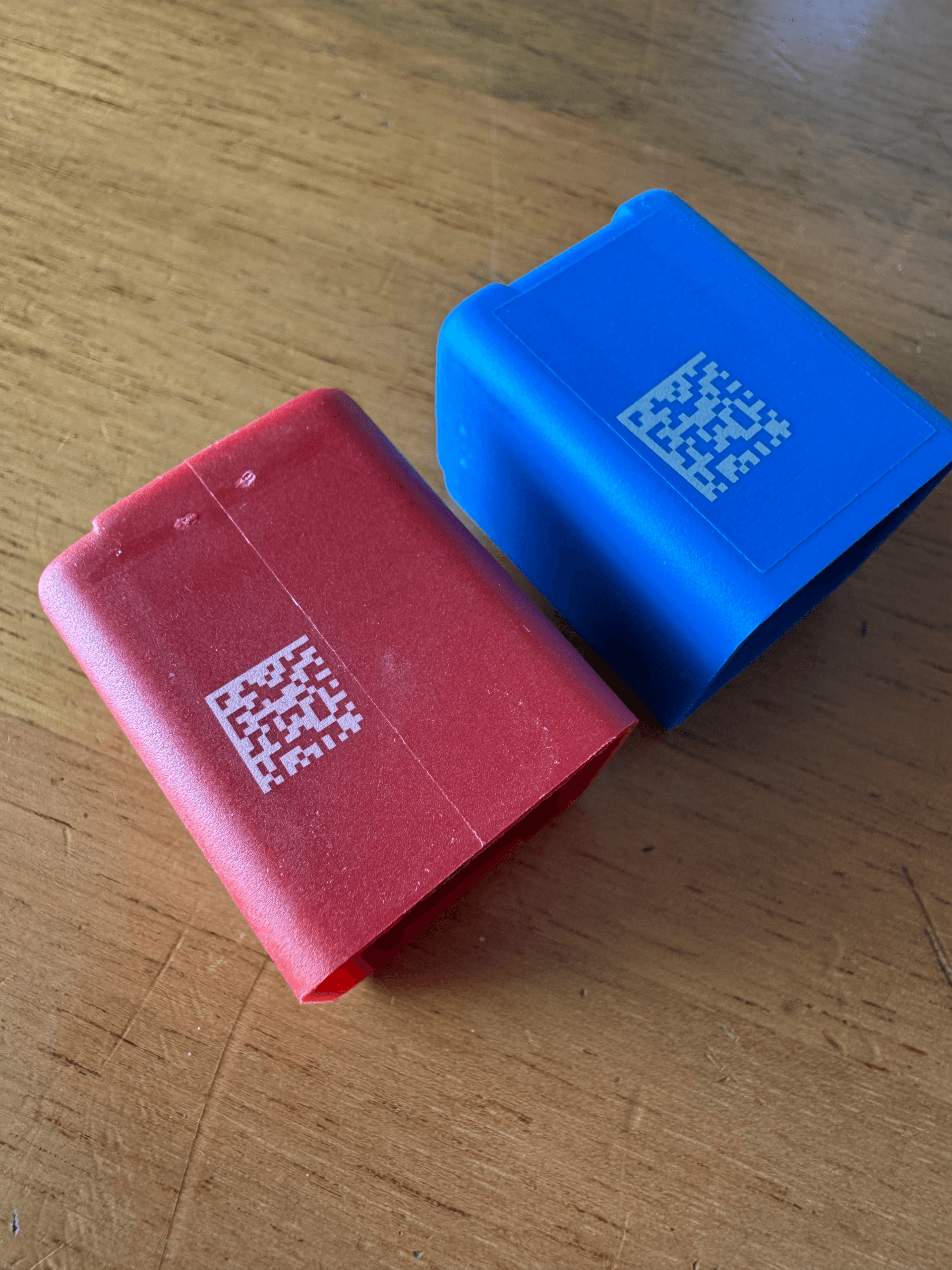

• Controllo Qualità Post-Marcatura: Possibilità di integrare sistemi di lettura codici 1D/2D per fornire il rating di verifica e gestire automaticamente gli scarti (esito OK/KO).

3D Dynamic Focus

Per la marcatura su superfici complesse, inclinate o curve, il sistema può essere equipaggiato con il terzo asse Z dinamico. Gestisce aree fino a 300×300 mm e permette la mappatura del raggio su volumi complessi tramite l’importazione di file STL.

---

Sicurezza Certificata e Integrazione 4.0

Architettura di Sicurezza Safety-First

La protezione dell’operatore è garantita da un PLC Safety dedicato.

• Shutter Safety: Un otturatore meccanico a doppio canale interrompe fisicamente il fascio laser nel percorso ottico.
• Gestione Controllo Potenza: Il sistema gestisce l’alimentazione della sorgente durante l’apertura dei ripari, garantendo una lunga durata della componentistica.

Ecosistema Software e Industria 4.0

Stiletto L è pronto per la Smart Factory. Attraverso i protocolli TCP-IP o PROFINET, la macchina permette lo scambio bidirezionale di dati, il caricamento remoto e la diagnostica in tempo reale.

• Software di Marcatura WYSIWYG: Interfaccia intuitiva per layout complessi, serializzazioni, loghi e database esterni.

Software di Diagnostica Proprietario: Monitoraggio costante degli stati macchina e degli assi per una manutenzione predittiva efficace.
