Il sistema dot peen compatto e versatile progettato per garantire marcature permanenti e indelebili su linee automatizzate o postazioni fisse da banco.

Marcatura permanente ad alta velocità per metalli e plastiche dure

PINSTAMP® TMP1700 rappresenta il vero cavallo di battaglia della marcatura industriale a micropercussione. Grazie a una meccanica robusta e a un design ottimizzato, questo sistema è in grado di operare ininterrottamente negli ambienti produttivi più ostili, resistendo efficacemente all’esposizione a oli, polveri e contaminanti industriali.

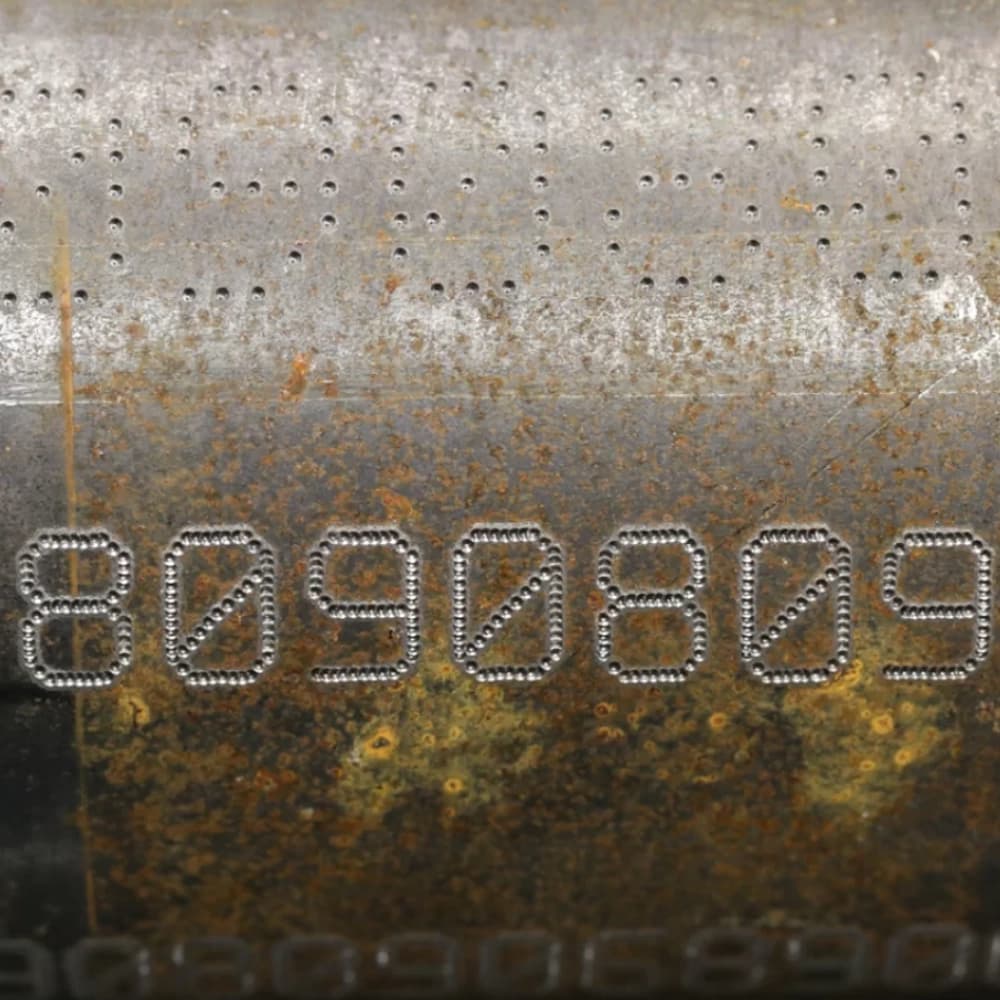

La TMP1700 è stata progettata per la massima flessibilità operativa: può essere facilmente integrata all’interno di linee di produzione automatizzate tramite interfacce PLC e PC Host, oppure utilizzata come soluzione da banco per la marcatura di piccoli lotti o componenti fuori linea. La sua potenza di incisione permette di marcare permanentemente una vasta gamma di materiali, dalle plastiche tecniche ai metalli estremamente duri con durezze fino a RC60 (60 HRC), garantendo una tracciabilità impeccabile per l’intero ciclo di vita del prodotto.

Specifiche Tecniche TMP1700

Caratteristica	Dettaglio Tecnico
Area di Marcatura	38 mm x 63 mm (1.5″ x 2.5″)
Dimensioni Testa (H x L x P)	170,2 mm x 158,7 mm x 120,3 mm (6.70″ x 6.25″ x 4.73″)
Profondità di Marcatura	Regolabile da 0,03 mm a 0,34 mm (0.001″ – 0.018″)
Materiali Trattabili	Plastiche morbide, Alluminio, Acciai temprati (fino a RC60)
Tecnologia Pin	Perno flottante (Floating Pin) per superfici irregolari e curve
Contenuti Gestiti	Testi alfanumerici, DataMatrix 2D, QR Code, loghi vettoriali
Funzioni Automatizzate	Numeri di serie, data, ora e codici turno automatici
Connettività	PLC, I/O digitali, Ethernet IP, Profinet, PC Host
Controller Compatibili	Touchscreen TMC520, Industriale TMC470, Merlin III (PC)
Versioni Disponibili	TMP1700 standard, TMP1700i (versione integrata)

Perché scegliere PINSTAMP® TMP1700 per la produzione industriale

• Piattaforma X/Y a manutenzione ridotta: La meccanica interna è costruita per resistere a cicli di lavoro intensivi h24, minimizzando i tempi di fermo macchina e i costi di assistenza.
• Tecnologia Floating Pin: L’esclusivo perno flottante compensa automaticamente dislivelli, concavità e tolleranze geometriche del pezzo fino a diversi millimetri, mantenendo una definizione del punto costante e precisa.

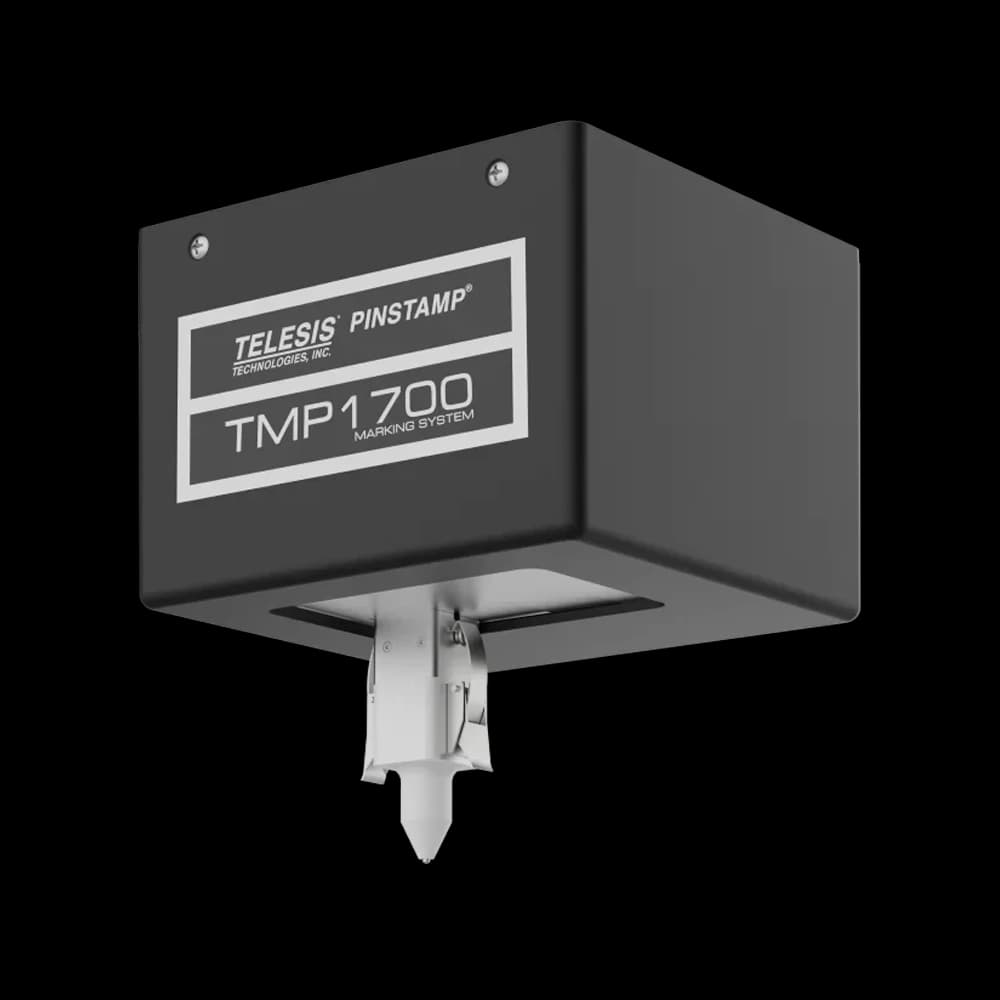

• Design ultracompatto e sigillato: Le dimensioni ridotte la rendono la scelta ideale per installazioni in spazi ristretti a bordo linea, su bracci di robot antropomorfi o all’interno di isole di assemblaggio automatizzate.

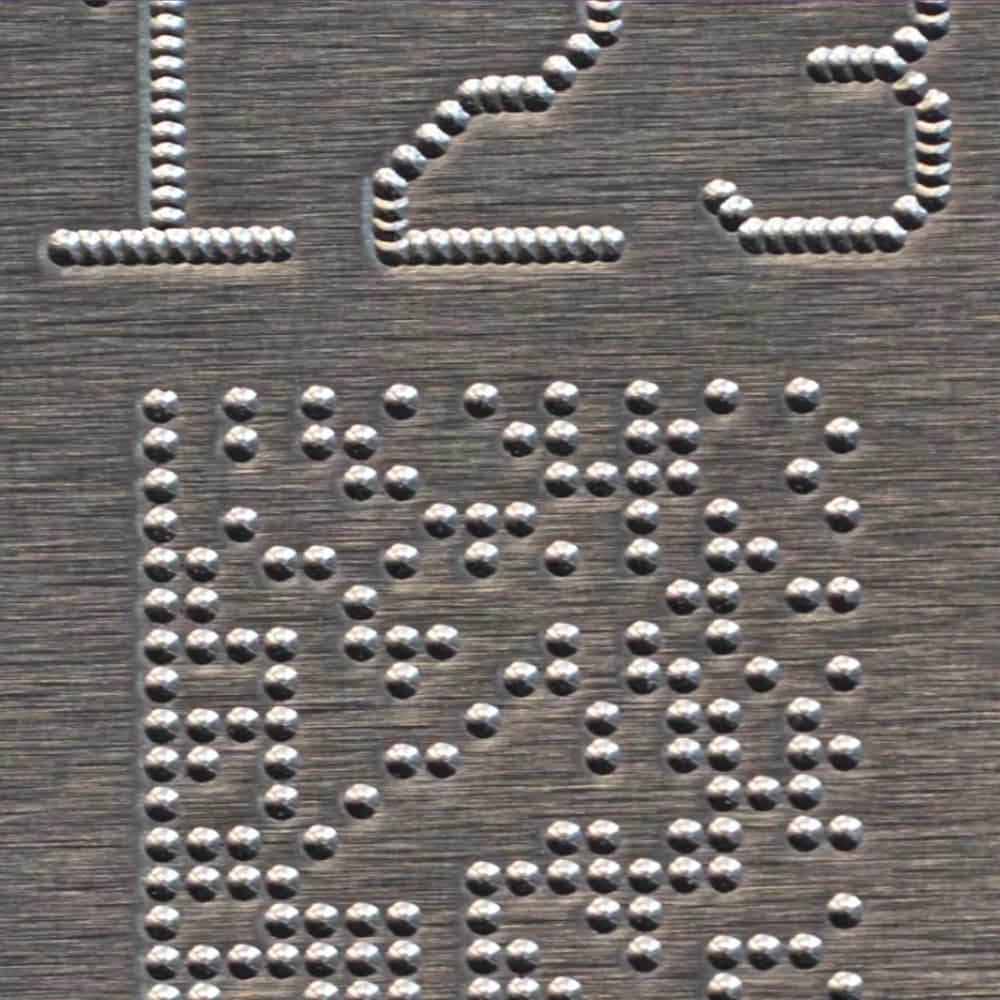

• Massima leggibilità per codici 2D: Ideale per la generazione di codici DataMatrix ad alta densità, garantendo la piena conformità ai più severi standard di tracciabilità (UID, GS1, normative automotive e aerospaziali).

Settori di Applicazione

La versatilità della TMP1700 la rende lo standard di riferimento in molteplici comparti produttivi:

• Automotive & Componentistica: Marcatura di telai, blocchi motore, carter, valvole e componenti powertrain.
• Aerospaziale e Difesa: Incisione su alluminio, titanio e leghe speciali con codici seriali permanenti resistenti a condizioni estreme.
• Carpenteria Meccanica e Stampaggio: Identificazione di flange, raccordi, matrici e stampi industriali.
• Medicale: Marcatura di strumentario chirurgico e impianti resistenti ai cicli di sterilizzazione in autoclave e agenti chimici.
• Tubi, Cavi e Profilati Metallici: Identificazione rapida e profonda su superfici curve o estruse.

Configurazioni, Controller e Accessori

Per adattarsi a ogni specifica esigenza produttiva, il sistema TMP1700 può essere configurato con diversi moduli e accessori:

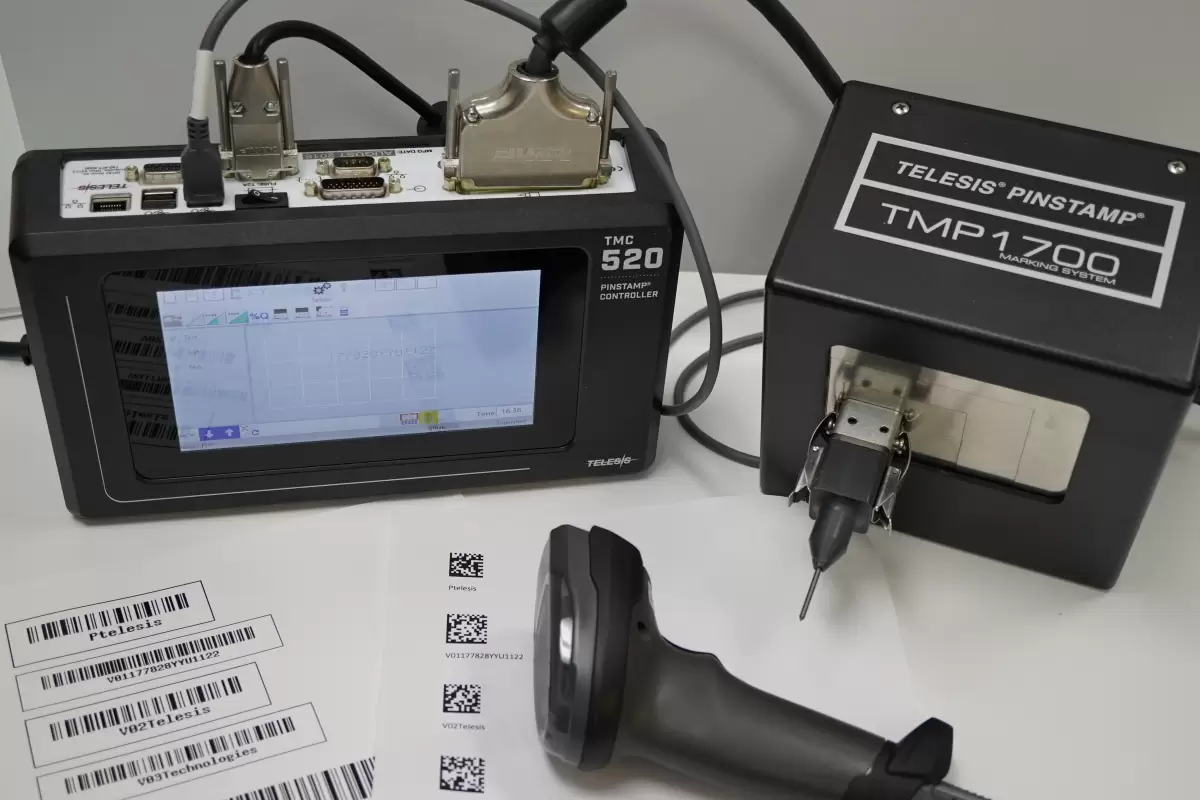

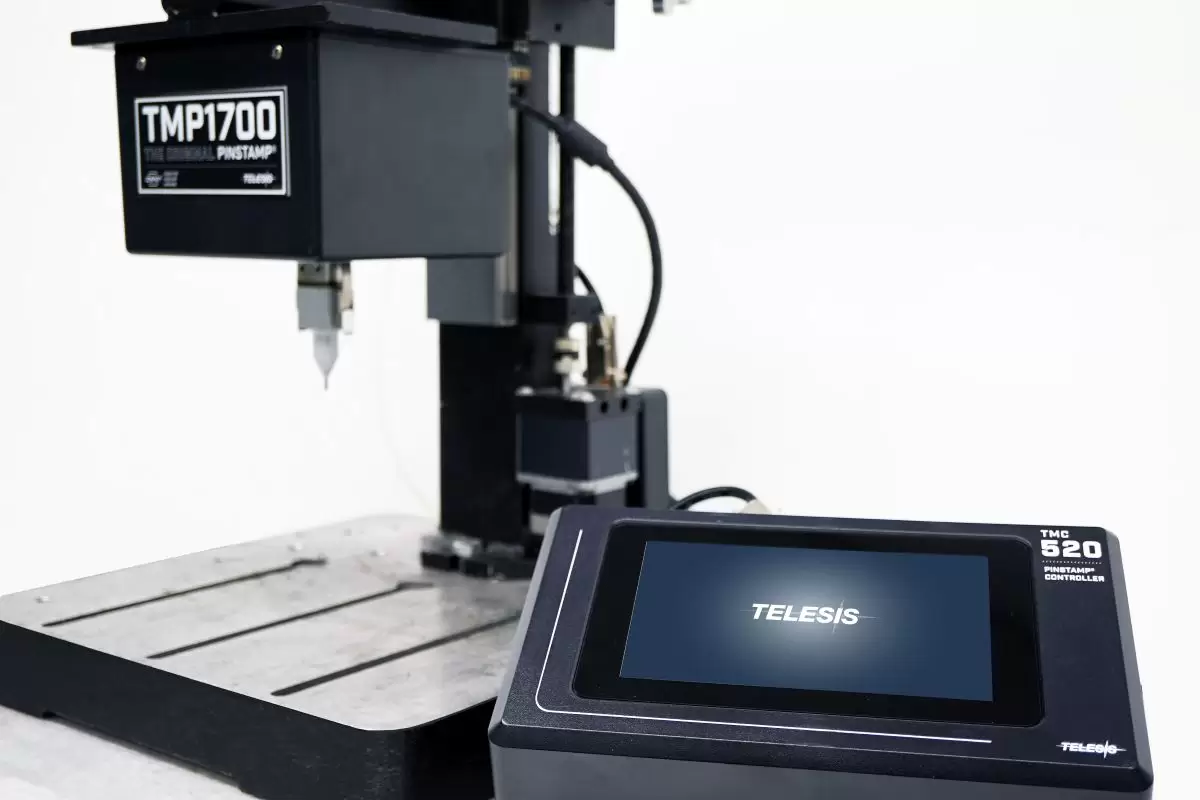

• Controller TMC520: Interfaccia touchscreen a colori con software grafico intuitivo per una programmazione rapida senza necessità di PC esterno.
• Controller TMC470: Versione compatta con tastiera a membrana industriale, ideale per ambienti gravosi.

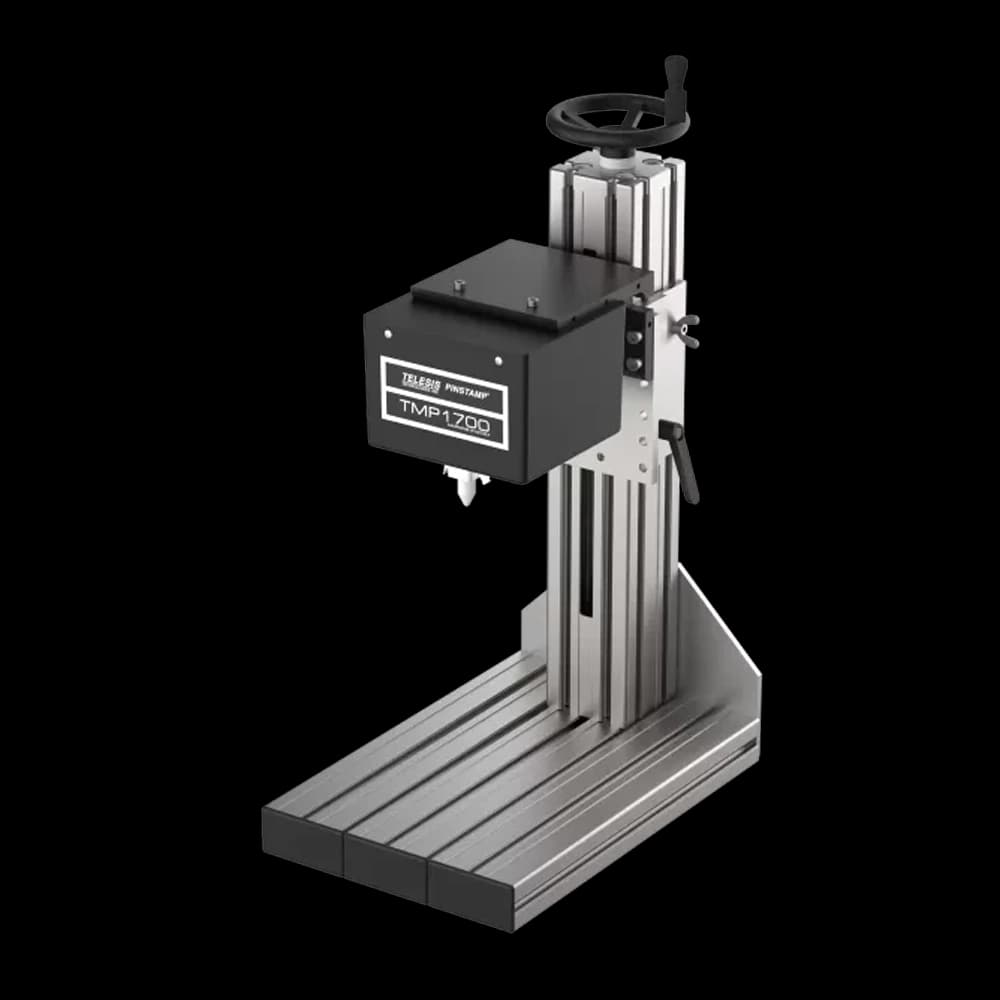

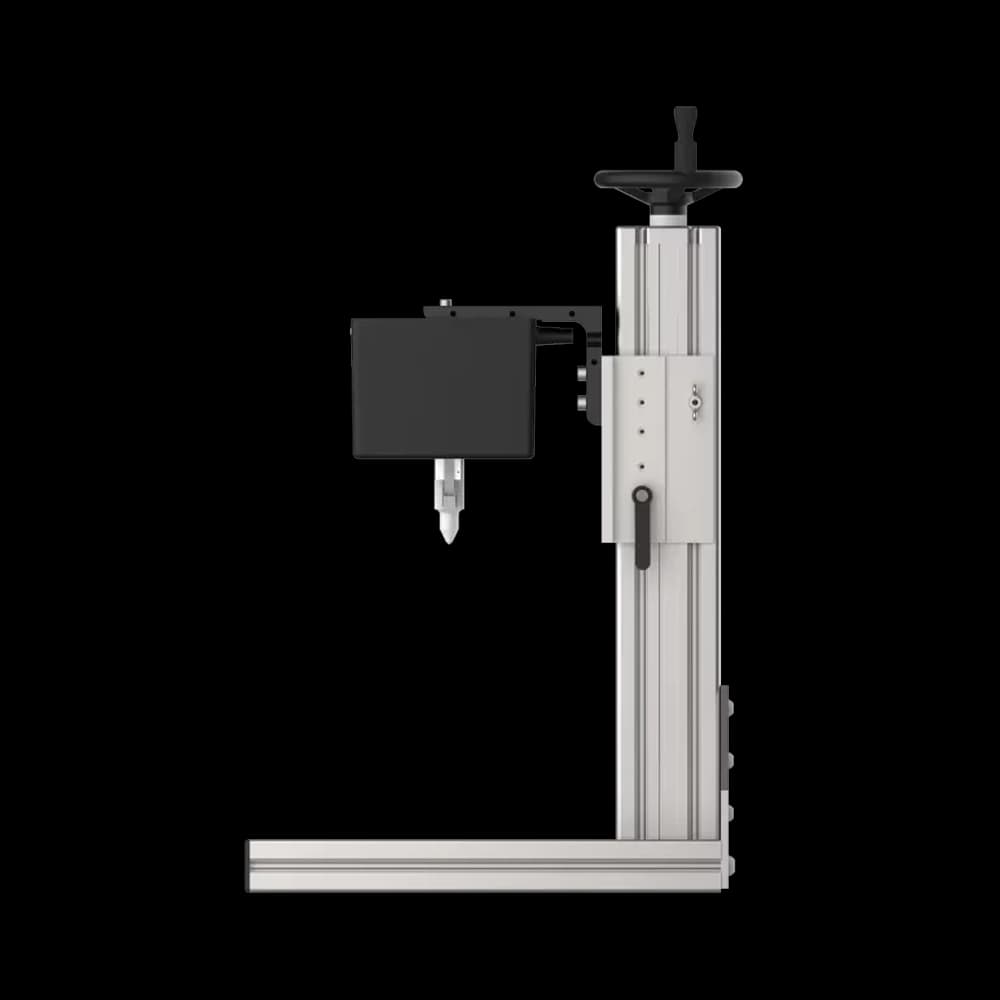

• Supporto a colonna da banco: Base robusta e colonna regolabile per trasformare la testa di marcatura in una postazione di lavoro autonoma.
• Asse rotativo motorizzato: Per la marcatura automatizzata di pezzi cilindrici, tondi o tubolari.
• Soffietto protettivo: Protezione supplementare anti-olio e anti-polvere per prolungare la vita dei componenti meccanici in ambienti critici.
• Scanner ottici: Sistemi integrati per la verifica immediata della leggibilità del codice DataMatrix o barcode appena marcato.
